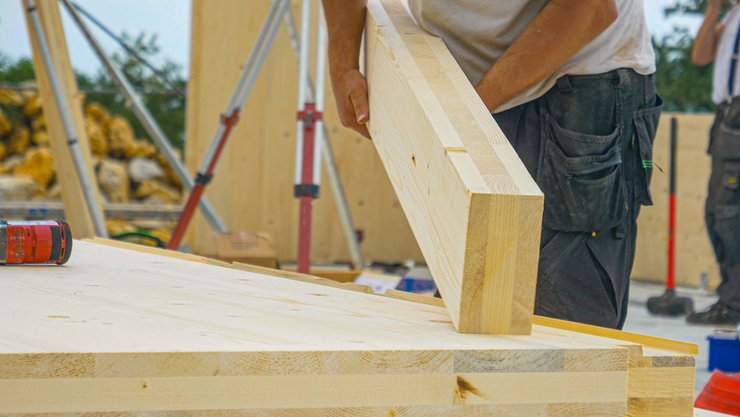

CLT-панели: что это такое
CLT-панели — это технология обработки дерева, в результате которой появляется прочная клеёная плита, способная выдержать большие нагрузки. Аббревиатура CLT — это сокращение от сross-laminated timber, что переводится как «перекрёстно-клеёная древесина». Название раскрывает суть технологии.

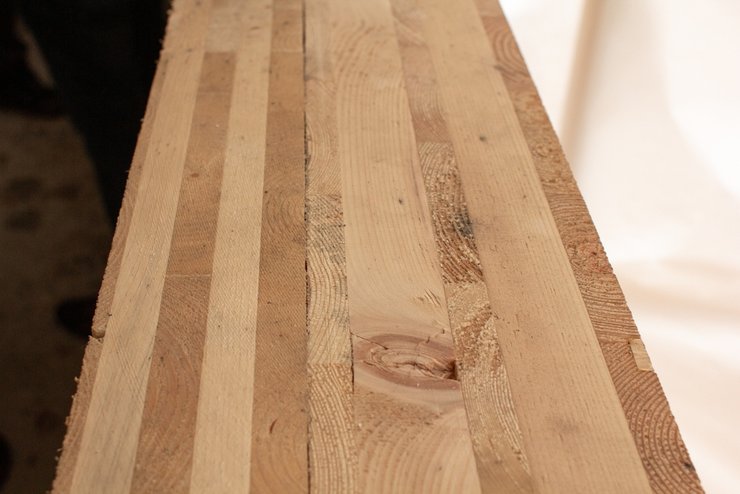

Панель состоит из нескольких слоёв досок, уложенных перпендикулярно друг к другу и склеенных под высоким давлением, где каждый следующий слой компенсирует напряжение предыдущего. Благодаря перекрёстной структуре панель становится прочной, стабильной и практически не деформируется.
Такие панели производятся на заводе с высокой точностью. Из CLT можно изготавливать стены, перекрытия, кровельные панели: на стройплощадку их привозят уже в готовом виде и сразу монтируют, как конструктор. В панелях сразу вырезаны оконные и дверные проёмы, подготовлены каналы под инженерные системы.
Технологически это напоминает сборку дома из обычных бетонных панелей, но дом приобретает преимущества деревянного — он экологичный и отлично удерживает тепло, гораздо лучше, чем бетон.
Как производят CLT-панели: технология
Производство CLT-панелей — процесс сложный и технологичный. Это не просто обработка и укладка дерева — важно соблюдать нормативы и инструкции, чтобы на выходе получить прочную панель нужного размера.
Производство CLT-панели включает несколько обязательных этапов.
Подготовка древесины
Производство начинается с выбора древесины. Обычно для CLT-панелей берут хвойные породы: ель, сосну или пихту. Каждая доска проходит визуальный и технический отбор — надо убедиться, что её механические свойства соответствуют требованиям. Особое внимание уделяется влажности древесины: её высушивают до общего значения, обычно это 12%. Если доски будут иметь разную влажность, панели из них деформируются.
Формирование ламелей
Отобранные доски проходят обработку, они обрезаются и шлифуются, чтобы получить ровные, одинаковые ламели — деревянные планки. Если доски слишком короткие для будущего размера панели, их удлиняют с помощью специальных соединений — зубчатых клеевых стыков.
Склейка слоёв
Готовые ламели укладываются слоями, причём каждый следующий слой ориентирован перпендикулярно предыдущему — именно это перекрёстное расположение даёт панелям исключительную жёсткость и прочность.
На каждый слой наносится структурный клей на основе промышленных составов, сертифицированных для строительных нагрузок.
Клей должен быть термостойким: только такой защитит плиту от расслаивания при пожаре и спасёт дом. Обуглится только верхний слой плиты — каркас останется нетронутым.
После укладки всех слоёв панель направляется под мощный пресс.
На этом этапе в изделие иногда добавляют огнебиозащиту — специальные составы против огня и грибка, чтобы повысить эксплуатационные свойства панели.
Прессовка
Заготовка сжимается в пресс-станке под высоким давлением: это обеспечивает глубинное проникновение клея и образование прочной связи между слоями. В результате получается плотная монолитная плита.
Финальная обработка и контроль качества

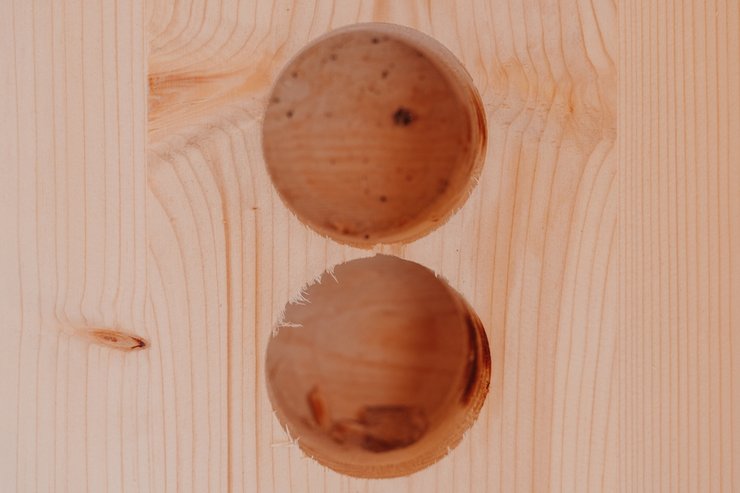

После прессовки панели возвращаются на линию обработки: их шлифуют, подрезают, вырезают проёмы для окон, дверей, инженерных коммуникаций в соответствии с проектом архитектора. Это позволяет свести до минимума дополнительную подгонку на стройплощадке.
CLT-панели проходят строгий контроль качества: проверяют их размеры, поверхность, прочность склейки и соответствие стандартам. Только после этого элементы маркируются, упаковываются и отгружаются на объект.
Нормативы для CLT-панелей в России
В России требования к CLT-панелям прописаны в СП 64.13330.2017 «СНиП II-25-80 Деревянные конструкции».
Согласно российской терминологии, такие плиты называются ДПК — древесина перекрёстно-клеёная, но по сути это и есть CLT-панели. Последнее — их международное название.
По санитарным правилам в России из CLT-панелей можно строить жилые и общественные здания высотой до 28 м. Сегодня CLT-панели официально признаны допустимым строительным материалом наравне с клеёным брусом.
Дома из CLT-панелей: особенности проектирования
В отличие от каркасных домов, где несущая способность распределяется между стойками, в CLT нагрузку воспринимают крупноформатные плиты: стены, перекрытия, ядра жёсткости. Поэтому строительство больше похоже на возведение дома из бетонных плит, а не деревянного дома.

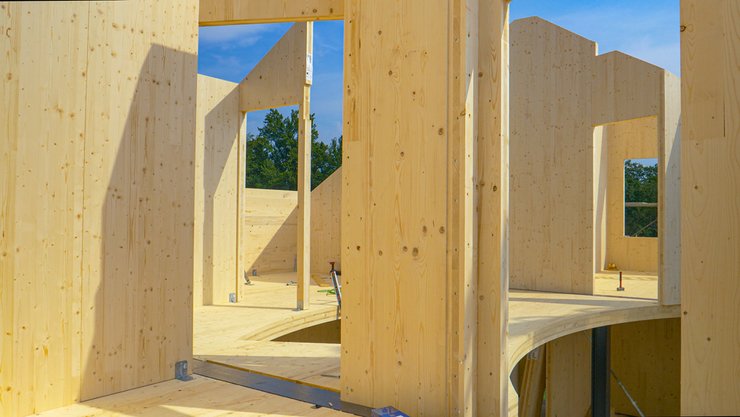

Несущие стены
В домах из CLT стены чаще всего являются полноценными несущими элементами. Панель принимает вертикальные нагрузки от перекрытий и кровли, а также горизонтальные нагрузки — скажем, от ветра.
Толщина стен подбирается в зависимости от этажности, пролётов и климатических требований. В малоэтажных домах это обычно 100–160 мм для внутренних стен и 120–200 мм — для наружных (без учёта утепления).
CLT-стена не требует усадки в классическом понимании — как его требует сруб. Панели изготавливаются из высушенной древесины, поэтому геометрия здания остаётся стабильной. Это позволяет сразу устанавливать окна, монтировать фасадные системы и выполнять чистовую отделку.

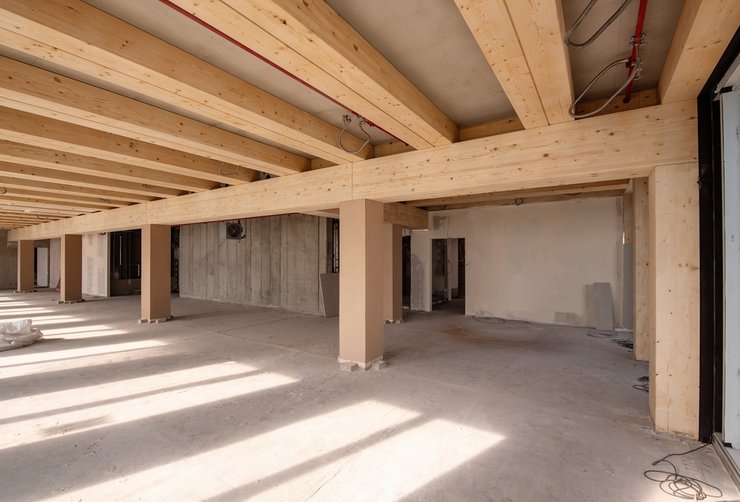

Перекрытия
Перекрытия из CLT работают как сплошные несущие плиты. Они могут перекрывать пролёты 4–7 м без дополнительных балок. Такие плиты намного легче железобетонных.

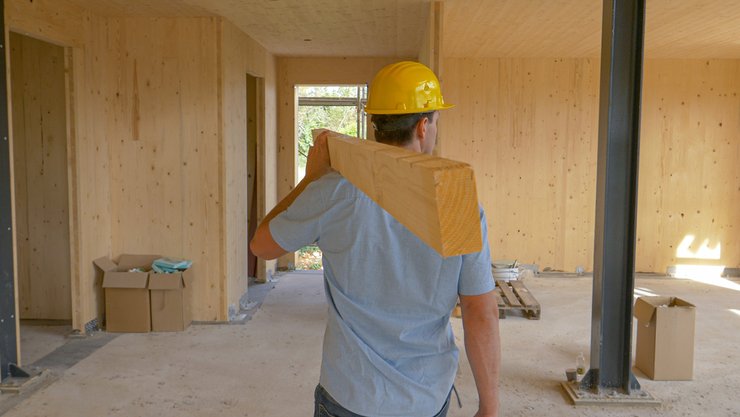

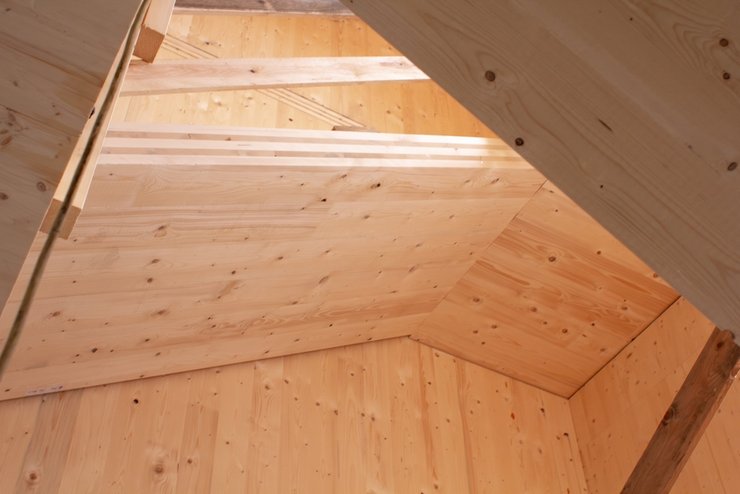

Несущие стены обычно нуждаются в утеплении, да и без утепления их лучше закрыть, чтобы уберечь дерево от дождя, снега и насекомых. А вот перекрытия из CLT можно минимально обработать и получить идеально ровную поверхность с фактурой и цветом дерева.

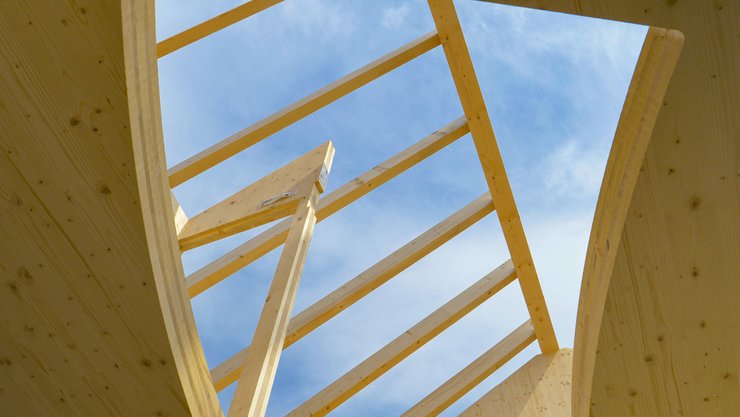

Архитектурные возможности
CLT открывает интересные возможности для архитектуры:
- можно делать большие оконные проёмы, панорамные окна;
- получать чистые минималистичные формы без колонн и других вспомогательных элементов;

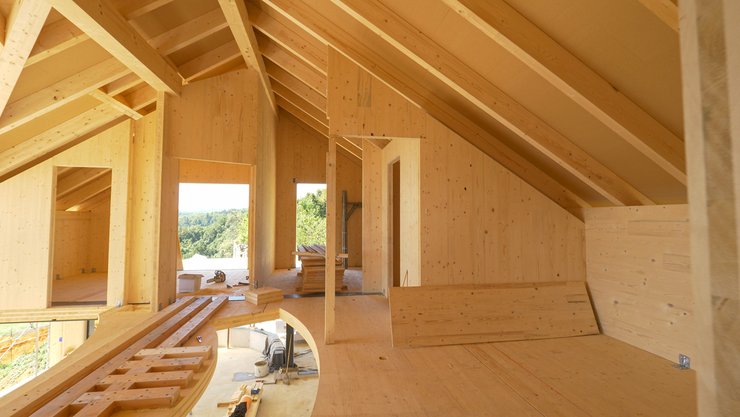

- оставлять открытые деревянные поверхности в интерьере;
- сочетать CLT-панели с металлом, стеклом и бетоном.
Материал позволяет создавать и компактные скандинавские дома, и современные виллы с панорамным остеклением и плоской кровлей. А ещё — малоэтажные постройки, блокированные дома, таунхаусы и даже многоэтажки.

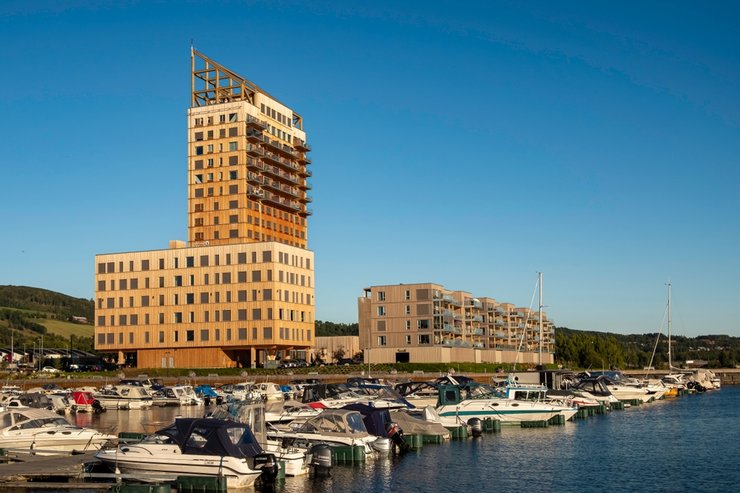

«Мьёсторнет» (Mjøstårnet) — одно из самых высоких зданий в мире, построенных из CLT-панелей.
18-этажное здание высотой 85,4 м возведено в Норвегии в 2019 году. Это многофункциональное здание с жилыми помещениями, офисами, гостиницей, общими зонами и даже бассейном. До сих пор оно остаётся эталоном для деревянных высотных зданий, построенных преимущественно из CLT и клеёного бруса.
Сравнительная таблица по разным параметрам домов из CLT-панелей, кирпича и каркасных
| Параметр | CLT | Кирпич | Каркас |
| Прочность и жёсткость | высокая пространственная жёсткость, панели работают как плиты | очень высокая прочность на сжатие, массивная конструкция | зависит от шага стоек и качества обшивки |
| Скорость монтажа | очень высокая, сборка из готовых панелей заводской точности | низкая, поэтапная кладка, «мокрые» процессы | высокая, но значительный объём ручных операций |
| Усадка | минимальная благодаря заводской сушке древесины | практически отсутствует | незначительная, зависит от влажности материалов |
| Вес конструкции | средний, легче бетона и кирпича | очень высокий, требует мощного фундамента | низкий, облегчённый фундамент |
| Энергоэффективность | хорошая, требуется дополнительное утепление | требует обязательного утепления | высокая при качественном утеплении |
| Точность геометрии | высокая: заводская обработка на станке с числовым программным управлением | зависит от качества кладки | зависит от квалификации монтажников |
| Срок строительства (малоэтажный дом) | 2–4 месяца | 6–12 месяцев | 2–5 месяцев |
| Зависимость от человеческого фактора | низкая: большая часть работ выполнена на заводе | средняя | высокая |
Как строится дом из CLT-панелей
Каждый дом из таких панелей уникален, но этапы строительства всегда одни и те же.
Проектирование
Проектирование в CLT — ключевой этап. Панели не универсальны: они изготавливаются по индивидуальным чертежам, поэтому любые изменения после запуска производства обходятся дорого.
На этом этапе разрабатывается архитектурная концепция, выполняются расчёты несущей способности стен и перекрытий, рассчитывается жёсткость конструкций и огнестойкость, закладываются инженерные каналы и технологические отверстия.
Производство
После утверждения проекта панели отправляются в производство.
На заводе панели прессуются и обрабатываются на станках с числовым программным управлением — вырезаются проёмы, технологические каналы согласно проекту.
Фактически все детали дома готовы на заводе — стройплощадка становится только местом сборки конструкции.
К моменту, когда панели будут готовы, должен быть заложен фундамент. Панели нетяжёлые, и для такого дома подойдёт монолитная железобетонная или утеплённая шведская плита, ленточный или свайно-ростверковый фундамент. Помните: панели CLT требуют точности, перепады высоты в этом случае недопустимы.

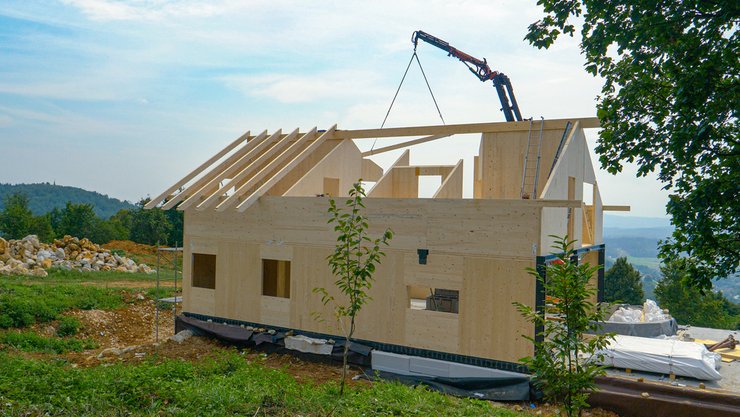

Доставка и монтаж
Панели могут привезти с завода сразу все, а могут — подвозить постепенно, по мере монтажа, чтобы не загромождать участок и не создавать ситуацию, когда панели могут повредить друг друга.
Но и монтаж не занимает много времени: кран устанавливает панели, они фиксируются механическими соединениями. Благодаря заводской точности элементы идеально стыкуются — дом можно собрать за 1–2 недели.
CLT-панели: плюсы и минусы технологии
Чтобы определиться, подходит ли эта технология именно вам, оцените её плюсы и минусы.
Плюсы
+ высокая прочность и жёсткость конструкции;
+ высокая скорость строительства;
+ минимальная усадка благодаря высушенной древесине;
+ экологичность;
+ точность геометрии благодаря заводской подгонке под проект;
+ архитектурная гибкость;
+ небольшой вес по сравнению с кирпичом и бетоном: ниже нагрузка на фундамент;
+ не требует внутренней отделки: плита смотрится эстетично.
Минусы
– строительство обходится дороже, чем возведение каркасного дома, особенно если проект индивидуальный;
– сложно изменить проект после изготовления панелей;
– в большинстве регионов требуется дополнительно утеплять дом;
– сильная зависимость от качества панели.
Кому подойдут дома из CLT-панелей
Дома из CLT подойдут тем, кто любит современную архитектуру, хочет сократить сроки строительства и ценит экологичность и энергоэффективность. Такая технология даёт архитектурную свободу и позволяет построить дом любой формы. Но и стоит такой дом недёшево.
CLT — материал, который часто называют будущим деревянного строительства. Многие страны сегодня делают упор на снижение углеродного следа, и такой материал становится отличным решением.
